  当前位置:首页--产品展示--调节阀--单座不锈钢调节阀

  产品全称:单座不锈钢调节阀|上海迦百农阀门制造有限公司


电子式电动单座调节阀ZDLP型、ZDSP型
产品概术


ZDLP(ZDSP)型电子式电动单座调节阀,是由直行程全电子式电动执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。

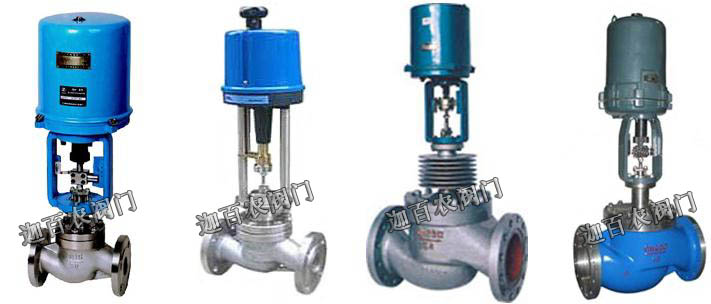

产品锦集



电子式电动单座调节阀
(采用3810L型执行机构)常温型
电子式电动单座调节阀
(采用PSL型执行机构)常温型
电子式电动单座调节阀
(高温散热型)3810L型执行机构
电子式电动单座调节阀
(常温防爆型)3810L型执行机构


结构特点


1.ZDLP电子式电动单座调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS、PLC系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,全电子式电动执行器,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单、调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制
2.ZDLP电子式电动单座调节阀按作用模式可分;正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》
                                           反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》
3.电动单座调节阀为直通单座铸造球形阀,单座柱塞型阀芯,适用于泄漏量要求严格,且阀前阀后压差不大及介质有一定粘度或含有纤维杂质的工况。

4.直通低流阻单座为无底盖顶导向结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好、泄漏量小、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、可调比大,阀芯导向部分的导向面积大,具有抗振性能强等特点,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,阀杆上的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合。

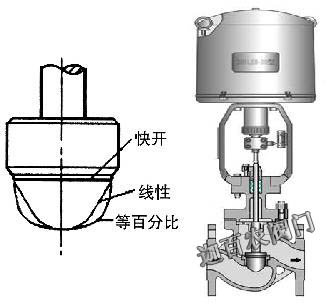

5.通过改变阀芯形状的设计;不同的阀芯形状会得到不同流量特性值:等百分比(对数)性、直线性、快开特性。
6.根据使用工况要求,阀芯可设计制做成;软质密封结构(适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质)。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。

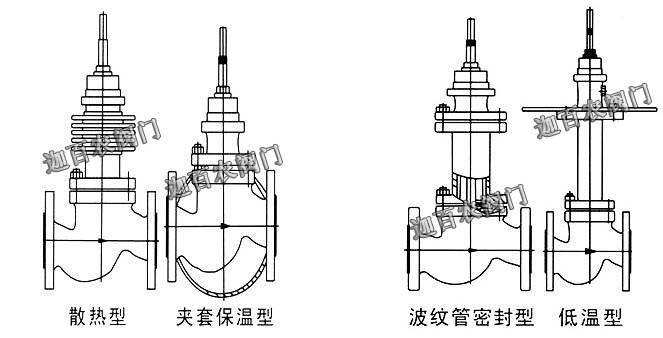

有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN15~300mm;最小阀芯DN6mm。适用流体温度有-60~+450℃;按温度高低配用不同阀盖可分常温型、高温型和低温型。
执行机构




3810L型或PSL型直行程全电子式电动执行机构是单座调节阀的驱动装置,采用一体化结构设计,它以AC220V电源电压作动力,直接接受统一标准信号(4-20mA、0-10mA或1-5VDC、0-10V DC),将此转变成与输入信号相对应的位移,以直线性往复运动,改变阀芯的开度,因此一定的输入信号对应一定的位置开度,实现比例动作。是一种高精度、高性能、高可靠性类产品



执行机构主要技术参数


型号

输出推力N

速度mm/s

最大行程(mm)

型号

输出推力N

速度mm/s

最大行程(mm)

381LSA-08
381LXA-08

800
800

4.2
4.2

30

PSL201

1000

0.4/1.2

50

381LSA-20
381LXA-20

2000
2000

2.1
2.1

30

PSL202

2000

0.4/1.2

50

381LSB-30
381LXB-30

3000
3000

3.5
3.5

60

PSL204

4500

0.4/1.2

50

381LSB-50
381LXB-50

5000
5000

1.7
1.7

60

PSL208

8000

1.0

50

381LSC-65

6500

2.8

100

PSL210

10000

1.0

50

381LSC-99

10000

2.0

100

PSL312

12000

1.0

65

381LSC-160

16000

1.0

100

PSL325

25000

1.0

100

(信号线用屏蔽线) 防护等级:相当IP55 隔爆标志:ExdⅡBT4 带手柄

(信号线用屏蔽线) 防护等级:IP65 带手轮

性能指标


项目

指标值

基本误差%

381L ±2.5; PSL±1.0

回差%

381L ±2.0; PSL±1.0

死区%

1.0

始终点偏差%

电开

始点

±2.5

终点

±2.5

电关

始点

±2.5

终点

±2.5

可调范围

50:1

额定行程偏差%

2.5



允许压差 MPa



公称通径(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径(mm)

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

执行机构

允许压差△P(MPa)

配PSL

PSL202

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78

















PSL204











4.31

2.76

1.76

1.04

0.69

0.44











PSL208

















1.86

1.23

0.78

0.50

0.35

0.20





PSL320























 1.26

0.87

0.49

0.32

0.22

配361L

381LSA-20

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78

















381LSB-50











4.79

3.06

1.96

1.16

0.76

0.49











381LSC-65

















1.51

0.99

0.64

0.41

0.28







381LSC-99























0.63

0.44

0.25

0.16

0.11

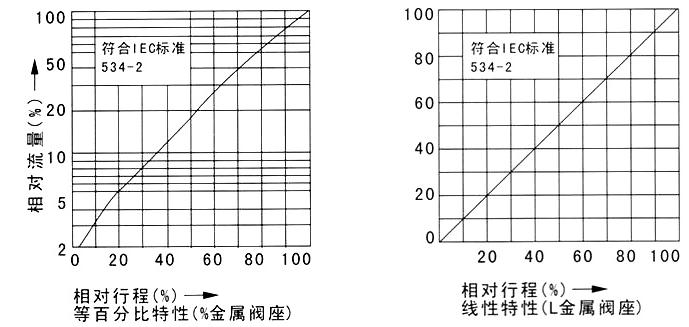

流量特性示图

主要零件材料及适用温度、介质

公称通径mm

DN15-DN300

材料代号

C(WCB)

P(304)

R(316)



主要
零件

阀体、阀盖

WCB(ZG230-450)

ZG1Cr18Ni9Ti(304)

ZG1Cr18Ni12Mo2Ti(316)

阀芯、阀座

1Cr18Ni9Ti(304)或司钛莱合金堆焊

1Cr18Ni9Ti(304)或司钛莱合金堆焊

1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

填料

V型聚四氟乙烯(F4)、柔性石墨、不锈钢波纹管

垫片

增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片

推杆、衬套

2Cr13



适用
工况

适用介质

水蒸汽油品类气液体

硝酸碱类腐蚀性气液体

醋酸类等腐蚀性气液体

常温型

-30~+250 F4:≤200℃

-40~+250 F4:≤200℃

-40~+250℃ F4:≤200℃

高温型

-30~+450℃

-40~+500℃

-40~+500℃

低温型



-40~-60℃、 -60~-100℃


主要技术参数

公称通径mm

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量
系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1100

1760

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

1000

1600

额定行程L(mm)

10

16

25

40

60

100

执行器型号

3810L

381LS-8

381LS-20

381LS-30

381LS-50

381LS-65

381LS-99

PSL

PSL201

PSL202

PSL204

PSL208

PSL312

PSL325

防爆型

381LX-20

381LX-30

381LX-50

381LX-65

381LX-99

电源电压

AC220V 50Hz

信号范围

4~20mA DC 0~10mA DC或1~5V DC 0~10V DC

作用模式

电开式(K)型、电闭式(B)型

故障状态时

全开、全关、自锁保位

流量特性

直线、等百分比

允许泄漏量(L/h)

硬密封:≤10-4×阀的额定容量;软密封: VI级

固有可调比R

50:1

公称压力PN(MPa)

1.6 2.5 4.0 6.4

产品应用规范



设计制造:JB/T7387、IEC60534
法兰尺寸:JB/T79-94、HG20592、ASNIB16.5、JISB2212-2214
结构长度:GB/T12221、ANSI B16.10、JIS B2002

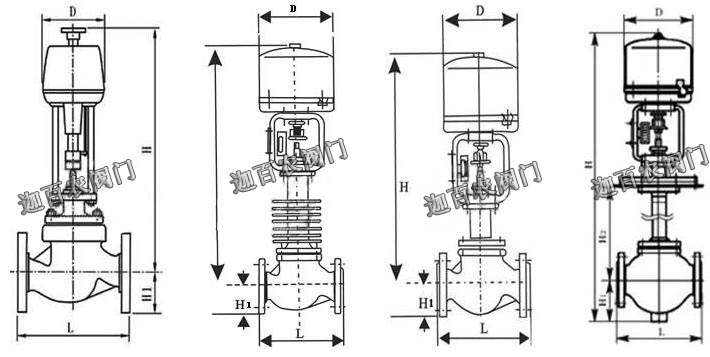

外形尺寸





公通径(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L(mm)

PN1.6MPa

185

205

220

254

275

300

350

410

451

600

670

735

PN4.0MPa

200

210

235

267

292

317

368

425

473

615

685

750

PN6.4MPa

210

220

251

286

311

337

394

440

508

630

700

765

H1(mm)

PN1.6MPa

58

68

73

80

90

98

108

123

140

168

203

230

H1(mm)

PN4.0MPa

58

68

73

80

90

98

115

135

150

188

223

255

H1(mm)

PN6.4MPa

68

75

83

88

100

105

125

148

170

203

235

265

配PSL

H(mm)≈

常温型

710

715

720

730

827

835

855

1025

1150

1200

1352

1545

高温型

860

880

890

900

1000

1020

1060

1285

10

1470

1750

1825

D(mm)

176

225

配361L

H(mm)≈

常温型

670

710

730

755

958

980

1028

1125

1348

1424

1622

1734

高温型

820

860

880

910

1125

1150

1195

1357

1586

1667

1884

2000

D(mm)

225

310

低温型

-100℃

H2

500

600

700





H≈

1120

1310

1320

1330

1460

1478

1497

1850

1860

1900





■订货须知:
⑴单座不锈钢调节阀产品型号与名称 ⑵单座不锈钢调节阀公称通径DN ⑶单座不锈钢调节阀额定流量系数KV ⑷单座不锈钢调节阀公称压力和压差 ⑸单座不锈钢调节阀阀体和阀内组件材料 ⑹单座不锈钢调节阀流量特性 ⑺单座不锈钢调节阀适用温度 ⑻单座不锈钢调节阀电源电压和控制信号 ⑼单座不锈钢调节阀是否带附件。

因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
