  当前位置:首页--产品展示--蝶阀--上海蝶阀

  产品全称:上海蝶阀|上海迦百农阀门制造有限公司


  产品详细:

一、用途和特点

  该系列蝶阀是迦百農公司工程技术人员研制开发的新一代高性能产品,其性能已处于国内外先进水平、广泛适用于低压、中压、高压、钢铁治金、石油、化工、电力等工业管道上作截断或调节介质流量用。该帆门采用三维偏心斜锥形阀座密封,蝶板密封采用新型金属片与弹性材料层叠而成,嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封,所以密封面摩擦阻力小,关闭时具有越关越紧功能,这样密封性可靠,开启确保密封面完全脱离接触,保证了密封面不受损伤。该蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点,且在高曙下能正常使用,克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。该蝶阀耕具使用介质要求,选用不同密封面材料,以保证密封面耐磨损、耐腐蚀、使用寿命长。

二、主要技术参数

公称通经
DN(in)
2"-36"
2"-36"
公称压力
PN(MPa)
150LB
300LB
实验压力Ps(MPa)
强度试验
3.0
7.5
密封试验
2.2
5.5
适用介质
水、蒸汽、油品、酸碱类、海水等
适用温度
-40~425℃

三、主要零件材料

 名称
材料
阀体
WCB、CFB、CF8M
阀板
WCB、CFB、CF8M
帆杆
304、316、1Cr13
密封套
316、304
填料
柔性石墨、氟塑料

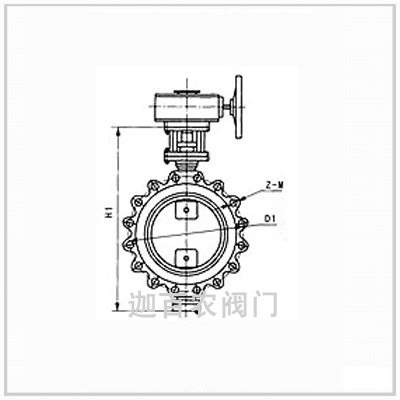

四、主要连接尺寸

型号
英寸
L
L1
D
D1
D2
H2
H1
H
M
Z-d
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸

D315W/F

2"
1.72
43
4.25
108
6.00
152
4.75
120.5
3.62
92
4.33
110
11.02
280
13.58
345
M18
4-19
3"
1.93
49
4.50
114
7.50
190
6.00
152.5
5.00
127
4.92
125
12.40
315
14.96
380
M18
4-19
4"
2.20
56
5.00
127
9.00
229
7.50
190.5
6.19
157
5.70
145
13.78
350
16.34
415
M20
8-19
5"
2.50
64
5.50
140
10.00
254
8.50
216
7.32
186
6.50
165
15.35
390
17.91
455
M20
8-22
6"
2.75
70
5.50
140
11.00
279
9.50
241.5
8.50
216
6.89
175
17.91
455
21.45
545
M20
8-22
8"
2.80
71
5.90
150
13.50
343
11.75
298.5
10.62
270
8.26
210
20.67
252
24.21
615
M24
8-22
10"
3.00
76
6.30
160
16.00
406
14.25
362
12.75
324
9.84
250
23.81
605
27.36
695
M24
12-25
12"
3.38
86
4.00
178
19.00
483
17.00
298.5
15.00
381
11.24
285
28.74
730
32.78
830
M27
12-25
14"
3.63
92
4.20
190
21.00
533
18.75
362
16.25
413
12.60
320
31.50
800
35.43
900
M27
12-29
16"
4.00
102
8.50
216
23.00
597
21.25
432
18.50
470
13.98
355
34.25
840
38.58
980
M30
16-29
18"
4.50
114
8.74
222
25.00
635
22.75
476
21.00
533
14.96
380
36.22
920
40.55
1030
M30
16-32
20"
5.00
127
9.00
229
27.50
399
25.00
540
23.00
584
16.34
415
39.37
1000
43.70
1110
M33
20-32
24"
6.06
154
10.50
267
32.00
813
29.50
578
27.25
692
18.70
475
45.51
1155
51.37
1305
M33
20-35
30"
6.50
165
11.50
292
38.75
985
36.00
635
33.75
857
22.38
580
54.13
1375
60.03
1525
M39
28-35
32"
7.50
190
12.50
318
41.75
1060
38.50
749.5
36.00
914
24.80
630
56.50
1435
62.40
1585
M39
28-41
36"
8.00
203
13.00
330
46.00
1168
42.75
914
40.25
1022
26.77
680
62.40
1585
69.48
1765
M20
32-41

D330W/F

6"
2.75
70
9.50
978
3.50
216
6.89
175
17.91
435
21.45
545
M20
8-22
8"
2.80
71
11.75
1085
10.62
270
8.26
210
20.67
525
24.21
615
M24
8-22
10"
3.00
76
14.25
240
12.75
324
9.84
250
23.81
605
27.36
695
M24
12-25
12"
3.38
86
17.00
298
15.00
381
11.24
285
28.74
730
32.78
830
M27
12-25
14"
3.63
92
18.25
362
16.25
413
12.64
320
31.50
800
35.43
900
M27
12-29
16"
4.00
102
21.25
432
18.50
470
13.98
355
34.25
870
38.58
980
M30
16-29
18"
4.50
114
22.75
476
21.00
533
14.96
380
36.22
920
40.55
1030
M30
16-32
20"
5.00
127
25.00
540
3.00
584
16.34
415
39.37
1000
43.70
1110
M33
20-32
24"
6.06
154
29.50
578
277.25
692
18.70
475
45.51
1156
51.37
1305
M33
20-35
30"
6.50
165
36.00
635
33.75
857
22.38
580
54.13
1375
60.03
1525
M39
28-35
36"
8.00
203
42.75
749
40.25
1022
26.77
680
62.40
1585
69.48
1765
M18
32-42

D315L

2"
1.72
43
4.25
108
6.50
165
5.00
914
3.62
92
4.33
110
11.02
280
13.58
345
M20
8-19
3"
2.50
64
4.50
114
8.26
210
6.63
1085
5.08
127
4.92
125
12.40
315
14.96
380
M20
8-22
4"
2.50
64
5.00
127
10.00
254
7.87
127
6.18
157
5.70
145
13.78
350
16.34
415
M20
8-22
5"
2.75
70
5.50
140
11.00
279
9.25
168
7.32
186
6.30
165
15.35
390
17.91
455
M20
12-22
6"
3.00
76
8.30
210
12.50
318
10.63
200
8.50
216
6.89
175
17.91
455
21.45
545
M24
12-26
8"
3.50
89
9.05
230
15.00
381
13.00
235
10.62
270
8.26
210
20.67
525
24.21
615
M27
16-29
10"
4.50
114
9.84
250
17.50
445
15.24
270
12.75
324
9.84
250
23.81
605
27.36
695
M30
16-32
12"
4.50
114
10.62
270
20.50
521
17.76
330
15.00
381
11.24
285
28.74
730
32.78
830
M30
20-32
14"
5.00
127
10.62
270
23.00
584
20.24
387
16.26
413
12.60
320
31.50
800
35.43
900
M33
20-35
16"
5.50
140
12.20
310
25.50
648
12.50
451
18.50
470
13.98
355
34.25
840
38.58
980
M33
24-35
18"
5.98
152
13.00
330
28.00
711
24.72
514
21.00
533
14.96
380
36.22
920
40.55
1030
M33
24-35
20"
5.98
152
13.80
350
30.50
775
27.00
571
23.00
584
16.34
415
39.37
1000
43.70
1110
M33
24-41
24"
7.00
178
15.35
390
36.00
914
32.00
628
27.24
692
18.70
475
45.51
1155
51.37
1305
M39
28-49
30"
9.01
229
17.71
450
43.00
1092
39.25
686
27.69
703
22.38
580
54.13
1375
60.03
1525
M45
32-53
36"
9.88
241
20.07
510
50.00
1270
46.00
813
34.88
886
26.77
680
62.40
1585
69.48
1765
M50
12-22

D330L

6"
3.00
76
10.63
997
8.50
216
6.89
175
17.91
455
21.45
545
M20
12-36
8"
3.50
89
13.00
1168
10.62
270
8.26
210
20.67
525
24.21
615
M24
16-29
10"
4.50
114
15.24
270
12.75
324
9.84
250
23.81
605
27.36
695
M27
16-32
12"
4.50
114
17.76
330
15.00
381
11.24
285
28.74
730
32.78
830
M30
20-32
14"
5.00
127
20.24
387
16.26
413
12.60
320
31.50
800
35.43
900
M30
24-35
16"
5.50
140
22.30
451
18.50
470
13.98
355
34.25
840
38.58
980
M33
24-35
18"
5.98
152
24.72
514
21.00
533
14.96
380
36.22
920
40.55
1030
M33
24-35
20"
5.98
152
27.00
591
23.00
584
16.34
415
39.37
1000
43.70
1110

M33

24-41
24"
7.00
178
32.00
628
27.24
692
18.70
475
45.51
1155
51.37
1305
M39
28-49
30"
9.01
229
39.25
686
27.69
703
22.38
580
54.13
1375
60.03
1525
M45
32-52
36"
9.88
241
46.00
813
34.88
886
26.77
680
62.40
1585
69.48
1765
M50
32-52
■订货须知:
⑴上海蝶阀产品型号与名称 ⑵上海蝶阀公称通径DN ⑶上海蝶阀额定流量系数KV ⑷上海蝶阀公称压力和压差 ⑸上海蝶阀阀体和阀内组件材料 ⑹上海蝶阀流量特性 ⑺上海蝶阀适用温度 ⑻上海蝶阀电源电压和控制信号 ⑼上海蝶阀是否带附件。

因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
