  当前位置:首页--产品展示--蝶阀--防泥沙蝶阀

  产品全称:防泥沙蝶阀|上海迦百农阀门制造有限公司


  产品详细:

一、防泥沙蝶阀产品概述

  防泥沙蝶阀的设计思路来字宁夏“引黄工程”。针对黄河水泥沙含量大(最大含量为80Kg/立方米,年平均含沙量4。133Kg/立方米)的特点,在总结以往经验教训的基础上,经反复试验和改进而开发的新一代放泥沙蝶阀。如今大多数城市都严重缺水,引水工程纷纷上马,而江河湖泊水中含有泥沙,普通阀门在引水管路中受泥沙冲击腐蚀,很短时间(2~6个月)就造成密封面严重损坏,无法正常工作。本阀从结构设计、材料选用、制造工艺等各个方面均较常规蝶阀做了较大改进,从而使其能够适应恶劣工况。

二、用途

  本阀主要应用于引水管路上,用以实现调节流量、止回及截止密封的作用。如以本阀配装液动装置可安装栽引长管路的泵出口,作为最理想的液控止回蝶阀使用。

三、特点

1、流线型阀体内腔结构设计,既降低了流阻,又降低了阀体内壁受泥沙冲击的磨损。

2、全新的设计思路,阀座圈采用特殊配方的橡胶材料,具有较高的耐泥沙冲击磨损能力。从根本上改变了以往不断选用新的耐磨金属材料,增加了制造成本而使用效果却不理想的状况。

3、经过实践检验的轴端防泥沙结构,有效保护阀轴、轴承、填料等部件不受泥沙腐蚀。

4、新型的轴套结构设计既保证了性能不降低,又大幅度降低了制造成本。外形尺寸更小,整机重量更轻。

5、带有润滑的轴套结构设计,大大降低了操作力矩,开关更加灵活省力。

6、一阀多用,配以不同的驱动装置即可实现不同功能:配以手动或电动装置时可用于调节流量、压力或截止密封;配以液压驱动装置时可安装在泵出口处,用做止会和消除水锤。

7、可卧式安装,也可以立式安装。

四、主要技术参数

公称通经(mm)
400~2000
400~2000
200~2000
200~2000
公称压力(MPa)
0.25
0.6
1.0
1.6
      试验压力
强度试验
0.375
0.9
1.5
2.4
密封试验
0.275
0.66
1.1
1.76
                   适用介质
清水、江河湖泊水、含泥沙水等
适用温度(℃)
≤80℃

五、执行标准

设计制造
法兰连接尺寸
结构长度
压力试验
GB122238
GB/T17241.6
GB12221
GB/T13927

六、主要零件材料

零件名称
材料
备注
零件名称
材料
备注
阀体、蝶板、端盖
HT250、QT450-10
蝶板密封圈
NBR
阀轴、锥销
2Cr13
轴承
ZCuAl10Fe3
阀体密封圈
特种橡胶材料
填料
NBR

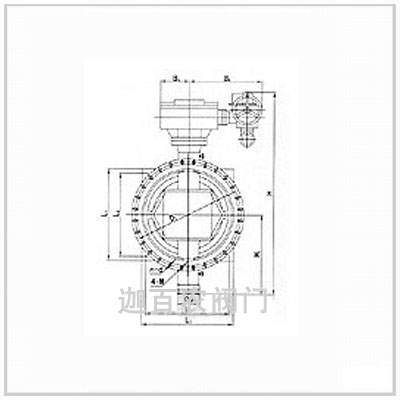

七、Dns9/7342X(T)型防泥沙蝶阀主要外形连接尺寸                         单位:mm

PN
DN
L
L1
L2
H
H1
DO
B1
B2
B3
B4
DW
0.25MPa
400
216
1206
376
400
115
483
116
495
140
450
222
1380
410
400
115
483
116
495
150
500
229
1431
450
500
145
533
162
610
160
600
267
1541
525
500
145
533
162
610
170
700
292
1685
590
500
145
533
162
610
190
800
318
1862
692
500
175
583
230
683
200
900
330
2012
760
500
175
583
230
683
210
1000
410
2110
825
400
225
709
303
770
220
1200
470
1200
1120
2477
960
400
225
709
303
760
240
1400
530
1400
1320
2896
1100
400
225
728
303
760
260
1600
600
1600
1520
3191
1230
400
275
843
385
778
290
1800
670
1800
1720
3330
1395
400
275
879
385
792
310
2000
760
2000
1920
4049
1525
400
275
969
450
856
330
PN
DN
L
L1
L2
H
H1
DO
B1
B2
B3
B4
DW
0.6MPa
200
152
859
195
400
115
483
116
495
90
250
165
996
252
400
115
483
116
495
100
300
178
1019
285
400
115
483
116
495
110
350
190
1100
327
400
115
483
116
495
120
400
216
1206
376
400
115
483
116
495
140
450
222
1380
410
400
115
483
116
495
150
500
229
1431
450
500
145
533
162
610
160
600
267
1541
525
500
145
533
162
610
170
700
292
1685
590
500
145
533
162
610
190
800
318
1862
692
500
175
583
230
683
200
900
330
2012
760
500
175
583
230
683
210
1000
410
2110
825
400
225
709
303
770
220
1200
470
1200
1120
2477
960
400
225
709
303
760
240
1400
530
1400
1320
2896
1100
400
225
728
303
760
260
1600
600
1600
1520
3191
1230
400
275
843
385
778
290
1800
670
1800
1720
3330
1395
400
275
879
385
792
310
2000
760
2000
1920
4049
1525
400
275
969
450
856
330
PN
DN
L
L1
L2
H
H1
DO
B1
B2
B3
B4
DW
1.0MPa
200
152
872
227
400
115
483
116
495
100
250
165
1200
1016
260
400
115
483
116
495
110
300
178
1400
1029
292
400
115
483
116
495
120
350
190
1600
1118
341
400
115
483
116
495
130
400
216
1800
1226
385
400
115
483
116
495
150
450
222
2000
1398
425
400
115
483
116
495
160
500
229
1421
465
500
145
533
162
610
170
600
267
1571
540
500
145
533
162
610
180
700
292
1715
627
500
145
533
162
610
200
800
318
1892
710
500
175
583
230
683
210
900
330
2032
787
500
175
583
230
683
220
1000
410
2145
840
400
225
709
303
770
230
1200
470
1120
2507
985
400
225
709
303
760
250
1400
530
1320
2936
1115
400
225
728
303
760
270
1600
600
1520
3231
1260
400
275
843
385
778
300
1800
670
1720
3380
1410
400
275
879
385
792
320
2000
760
1920
4099
1540
400
275
969
450
856
350
PN
DN
L
L1
L2
H
H1
DO
B1
B2
B3
B4
DW
1.6MPa
200
152
872
227
400
115
483
116
495
100
250
165
1200
1016
260
400
115
483
116
495
110
300
178
1400
1029
292
400
145
533
162
610
120
350
190
1600
1118
341
400
145
533
162
610
130
400
216
1226
385
400
145
533
162
683
150
450
222
1398
425
400
175
583
230
683
160
500
229
1421
465
500
175
583
230
770
170
600
267
1571
540
500
225
709
303
760
180
700
292
1715
627
500
225
709
303
760
200
800
318
1892
710
500
225
728
303
778
210
900
330
2032
787
500
275
843
385
792
220
1000
410
2145
840
400
275
879
385
856
230
1200
470
1120
2507
985
400
275
969
450
995
250
1400
530
1320
2936
1115
400
430
1103
540
995
270
1600
600
1520
3231
1260
400
430
1103
540
995
300

■订货须知:
⑴防泥沙蝶阀产品型号与名称 ⑵防泥沙蝶阀公称通径DN ⑶防泥沙蝶阀额定流量系数KV ⑷防泥沙蝶阀公称压力和压差 ⑸防泥沙蝶阀阀体和阀内组件材料 ⑹防泥沙蝶阀流量特性 ⑺防泥沙蝶阀适用温度 ⑻防泥沙蝶阀电源电压和控制信号 ⑼防泥沙蝶阀是否带附件。

因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
