  当前位置:首页--产品展示--疏水阀--CS45H自由半浮球式疏水阀

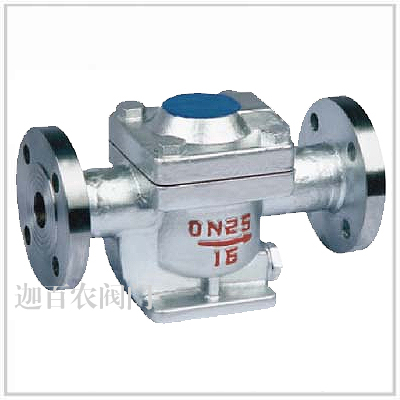

  产品全称:CS45H自由半浮球式疏水阀|上海迦百农阀门制造有限公司


  产品详细:
产品简介:

特点及性能:
1、对凝结水的发生量适应性强,即可间歇排放,又可连续排放。
2、无与伦比的SCCV关闭系统,独特设计,具有补偿杠杆机械产生的误差,避免关闭时的钢性碰撞,关闭十分可靠,寿命长久。
3、内部零件全部采用不锈钢制造, 并且安装在阀盖上,维修保养极为方便。
4、背压率高。(90%)。
5、汽水分离可靠(水汽经U型通道从阀下部进入),阀内始终处于水封状态,有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击。吊桶上设有溢出排气孔,可有效防止蒸汽汽锁、空气气堵现象。(非凝结性的高温空气也可排除)。
用途:
  用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型最适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。
耐磨损的SCCV关闭方式:
SCCV关闭系统是自动定心,自动关闭系统(Self Closing and Cente-ring Valve System)的英文缩写,下同。该关闭方式突破了传统的设计,巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用,减少了阀芯阀座间的磨损。

■主要外形尺寸:
产品型号
Produstion Type
公称通径DN(mm)
Nominal Diameter
连接方式
使用压力范围
(Mpa)
最高允许温度℃
Max Vouchsafement Temperature
阀体材质
Material Of Body
外形尺寸
L
H1
H2
W
ES5
(CS15H-3.7.11.16)
15
20
25
内螺纹
ZG1/2"-1"
0.01-0.3·0.7·1.1·1.6
350
ZG1Cr18Ni9Ti
138
72
94
103
ESH5
(CS15H-3.7.11.16P)
15
20
25
内螺纹
ZG1/2"-1"
0.01-0.3·0.7·1.1·1.6·21
350
ZG1Cr18Ni9Ti
138
72
94
103
ESH5F
(CS45H-3.7.11.16P)
15
20
25
法兰
Flange
0.01-0.3·0.7·1.1·1.6·21
350
WCB
210
72
94
103
ES8B
(CS15H-5.8.16)
15
20
25
内螺纹
ZG1/2"-1"
0.01-0.5·0.8·1.6
220
WCB
138
72
94
103
ES8N
(CS15H-5.8.16
15
20
25
内螺纹
ZG1/2"-1"
0.01-0.5·0.8·1.6
220
WCB
138
72
94
103
ES8BF
(CS45H-5.8.16)
15
20
25
法兰
Flange
0.01-0.5·0.8·1.6
220
WCB
210
72
94
103
ES8NF
(CS45H-5.8.16)
15
20
25
法兰
Flange
0.01-0.5·0.8·1.6
220
WCB
210
72
94
103
ES10
(CS15H-8.8.16)
20-40
内螺纹
ZG1/2"-1"
0.01-0.8·1.2·1.6
220
WCB
200
93
132
142
ES10F
(CS45H-8.12.16)
15-25
32-50
法兰
Flange
0.01-0.8·1.2·1.6
220
WCB
270
93
132
142
ES12N
(CS45H-16)
15-25
32-50
法兰
Flange
0.01-1.6
200
WCB
280
93
132
142
■订货须知:
⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件
因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
